Ingenieurvermessung
Präzise Grundlagen für Bau und Planung
Ingenieur-vermessung
Präzise Grundlagen für
Bau und Planung
Die Ingenieurvermessung
liefert exakte Daten, die Bau- und
Infrastrukturprojekte auf ein
solides Fundament stellen.
Die Ingenieur- bzw. Bauvermessung liefert in allen Projektphasen die notwendigen Grundlagen – von der Vermessung wesentlicher Ausgangsdaten, wie Geländeaufnahmen für die Planung, über die Übertragung der Planung in die Örtlichkeit für die Bauausführung bis hin zur Bestandsaufnahme nach Fertigstellung, etwa für Kollaudierungen oder Abrechnungen.
Leistungen im Überblick

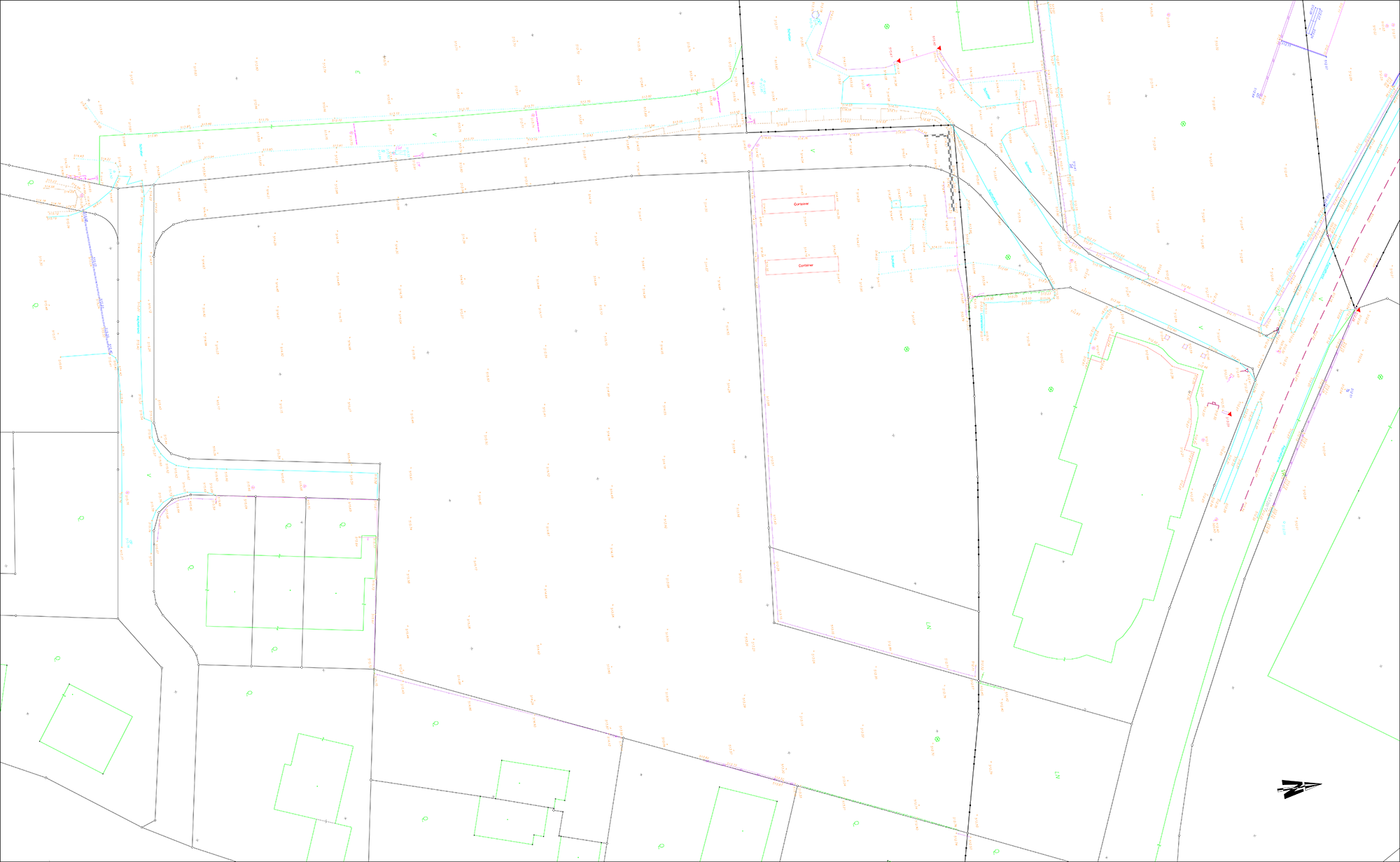

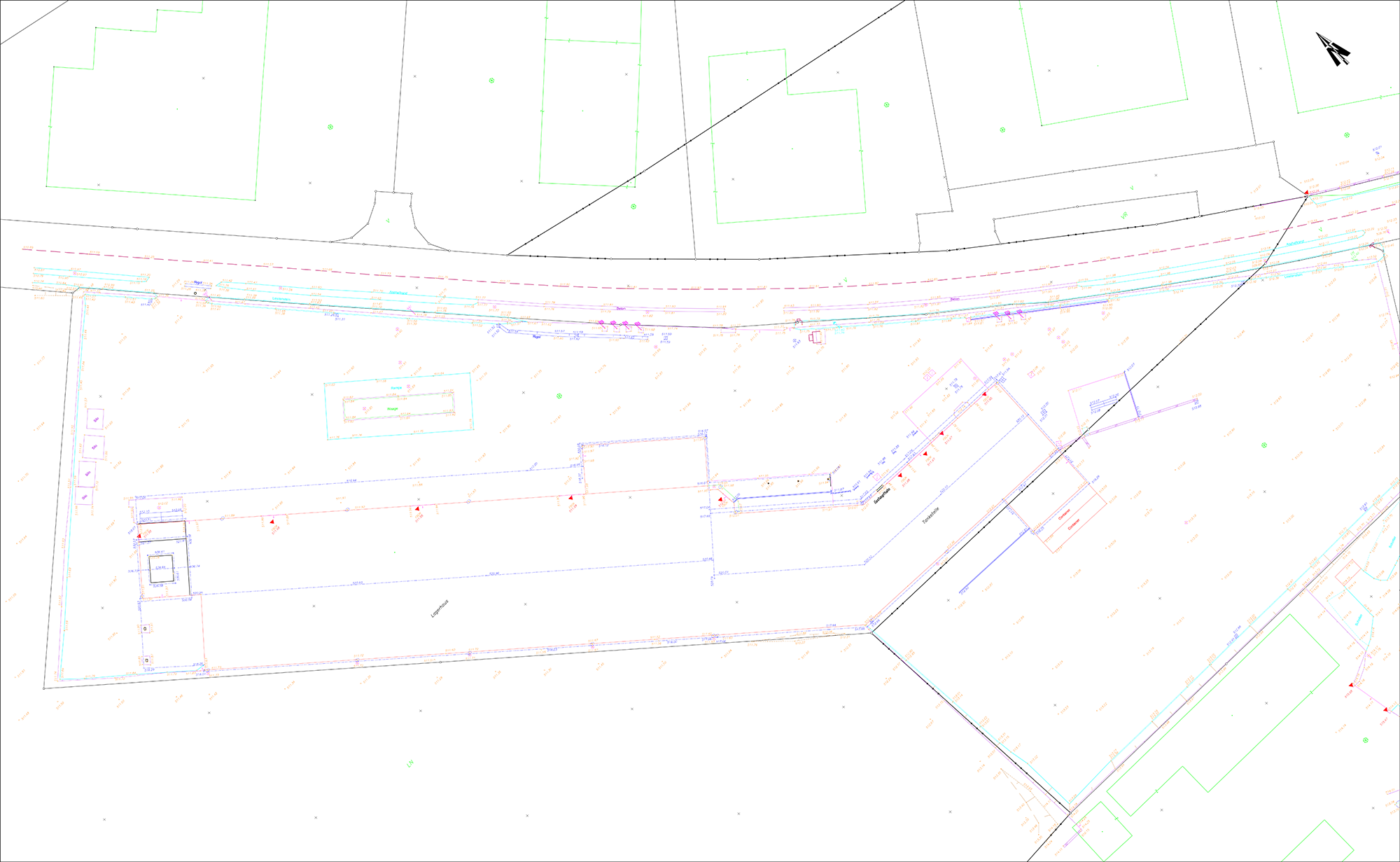

- Lage- und Höhenpläne
Dienen als Grundlage für Bau- und Infrastrukturprojekte und bilden eine wesentliche Basis für jede Art von Planung. Diese Daten können auch als Grundlage für Parifizierungen und Nutzwertgutachten dienen.

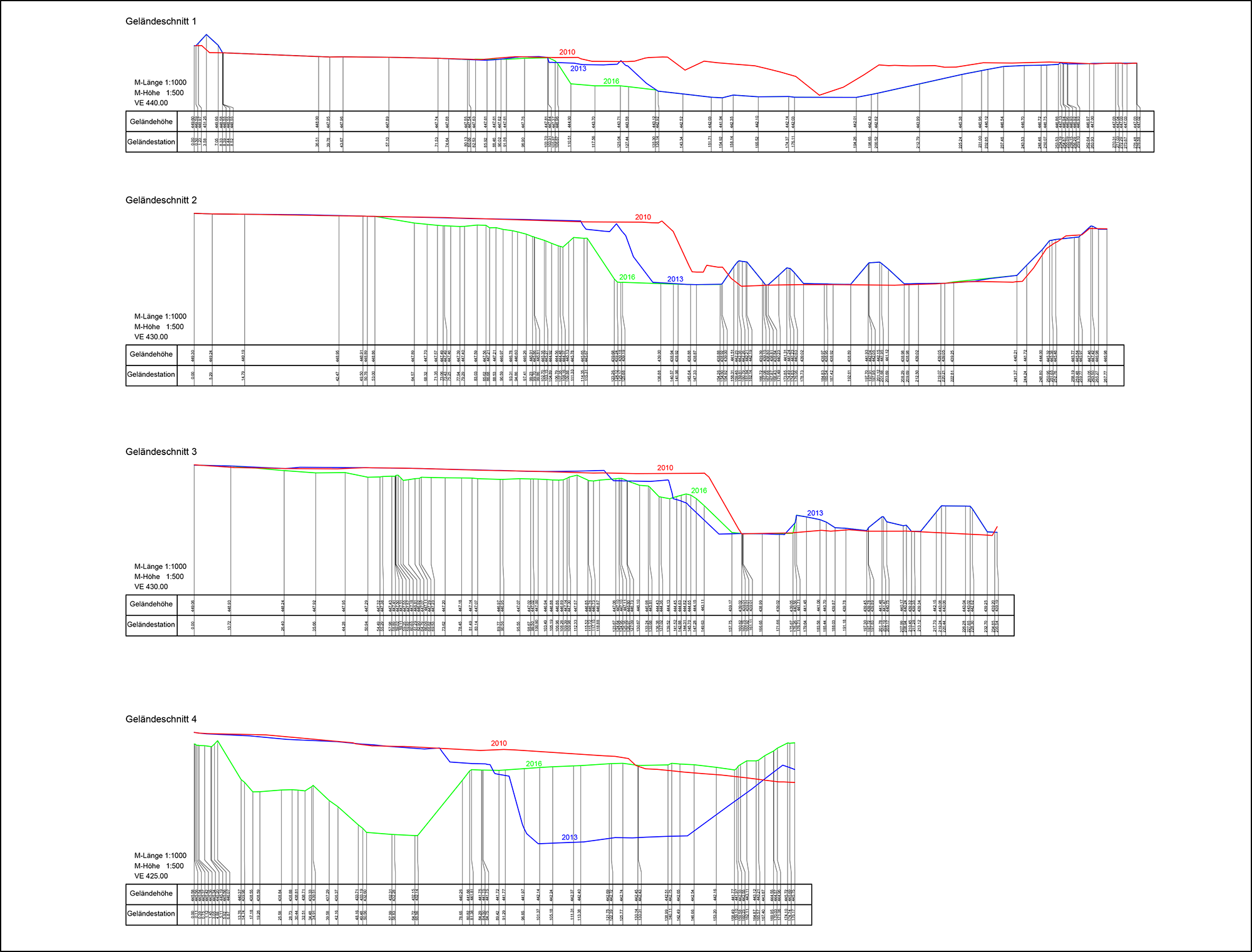

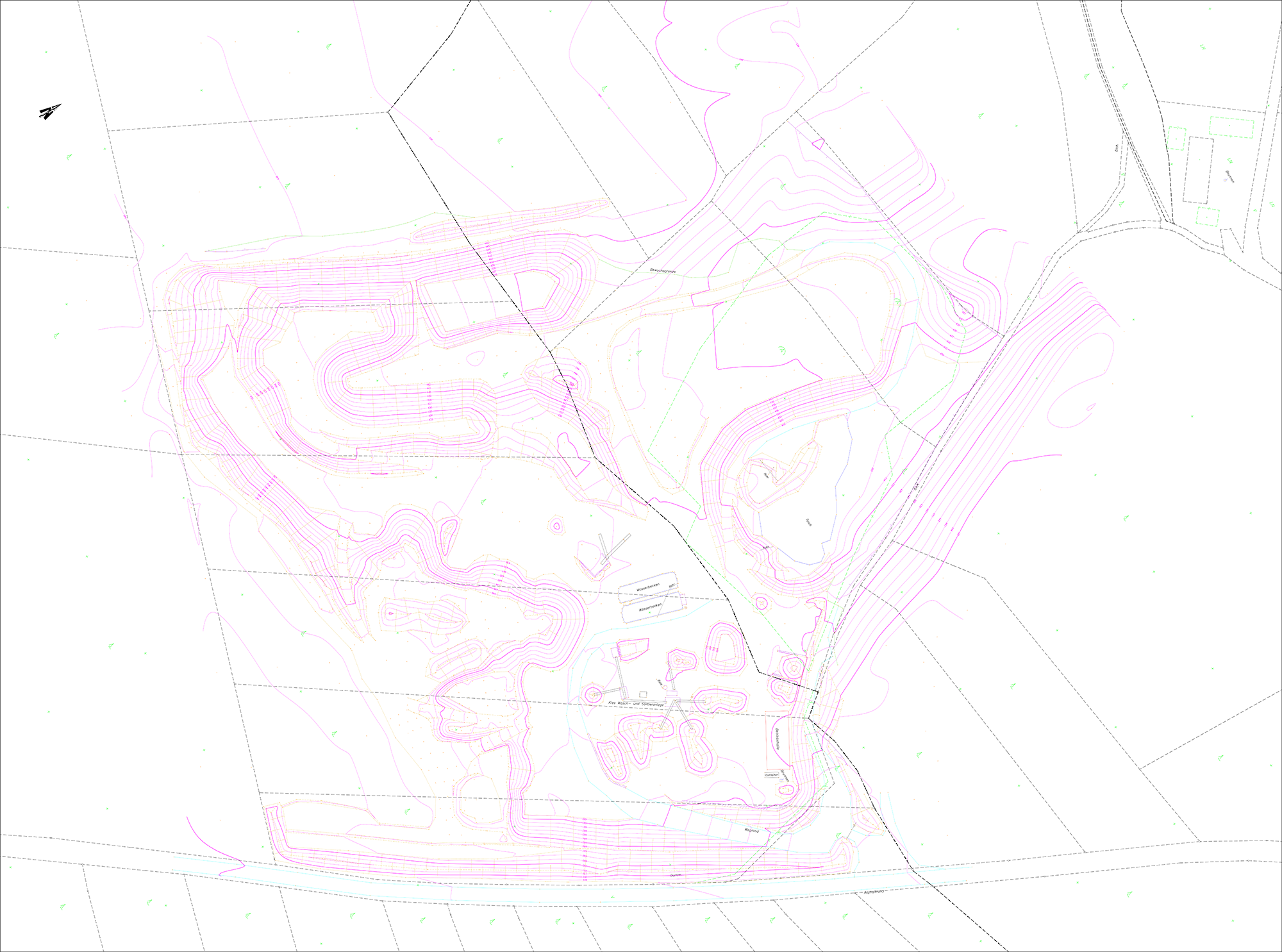

- Geländemodelle und Profildarstellungen
Aus den Daten einer Lage- und Höhenaufnahme können Geländemodelle und Profildarstellungen abgeleitet werden. Diese lassen sich in die jeweilige Planungssoftware importieren und dienen dort als erweiterte Planungsgrundlagen.

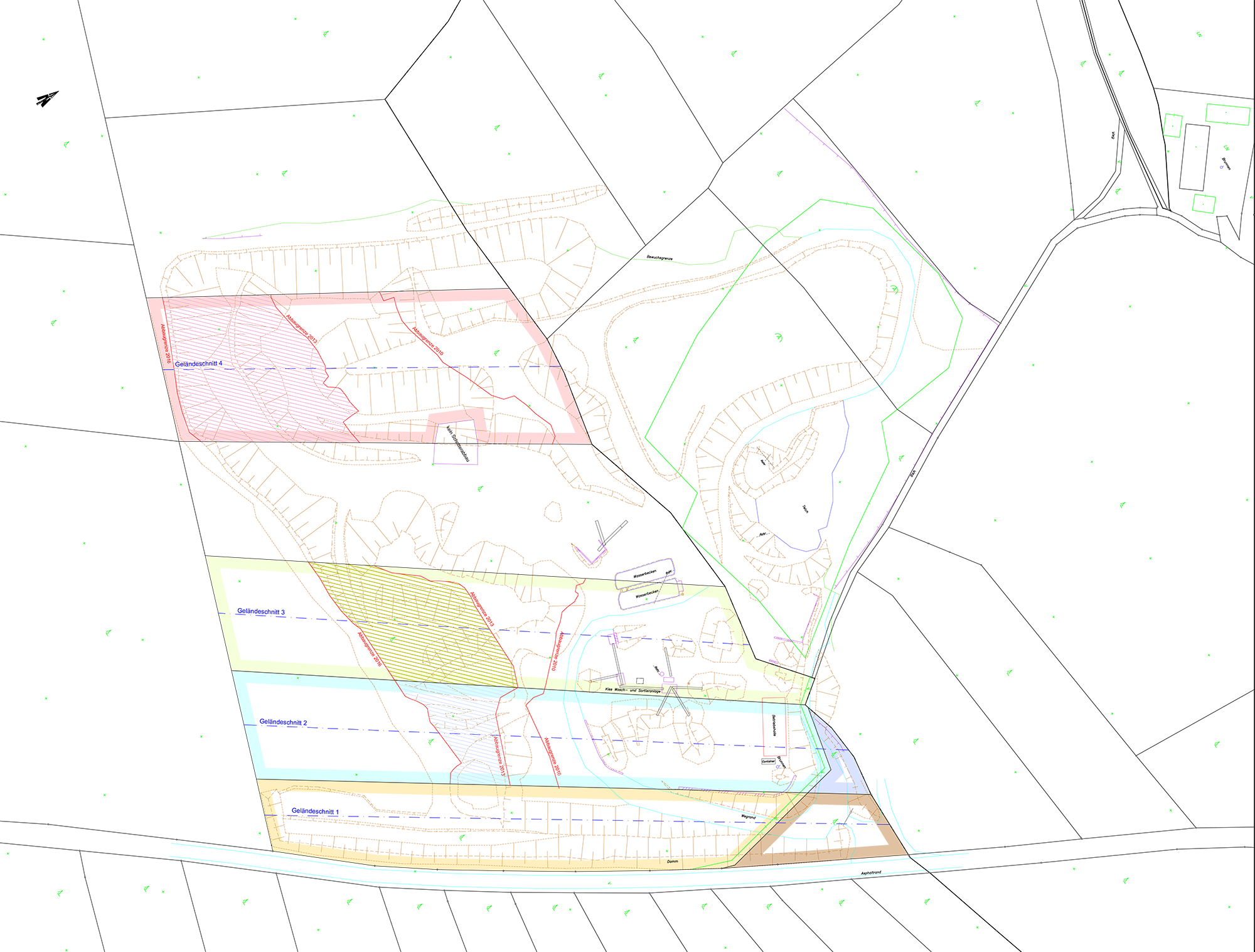

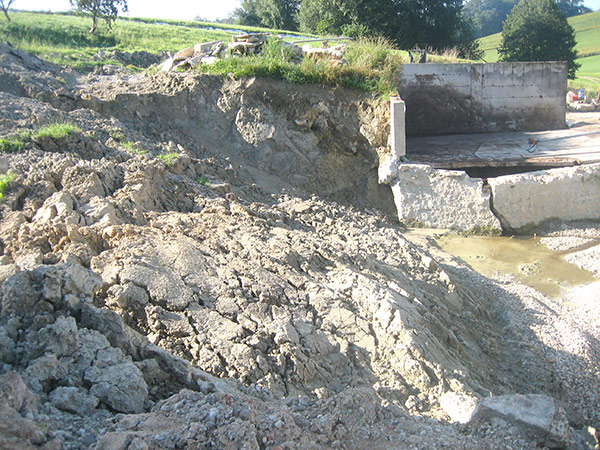

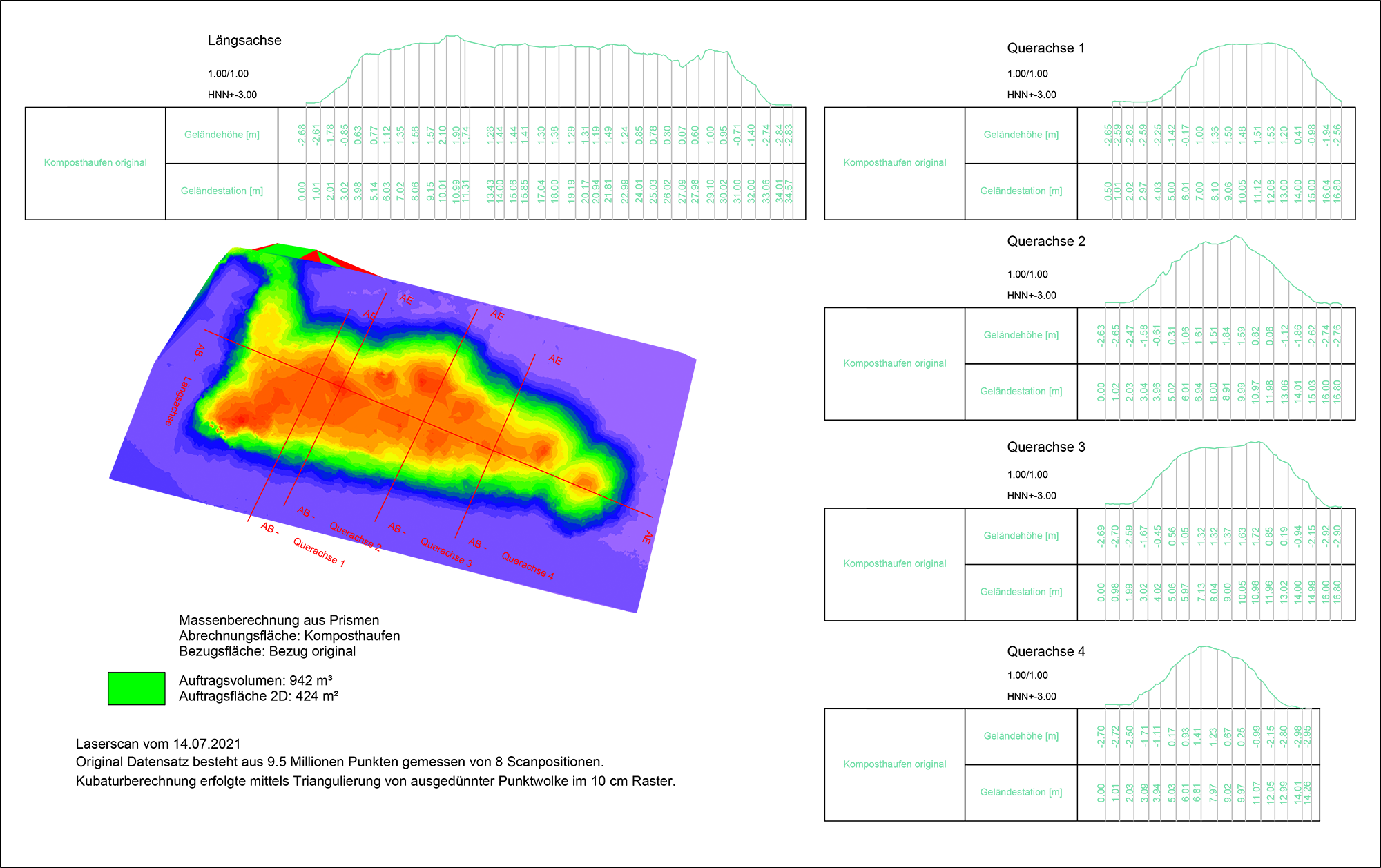

- Massen- und Kubaturermittlung
Müssen Massen oder Kubaturen bei Erdbewegungen im Zuge von Bauarbeiten oder im Bereich von Abbau- bzw. Deponieflächen nachgewiesen werden, können wir diese zuverlässig und effizient berechnen.

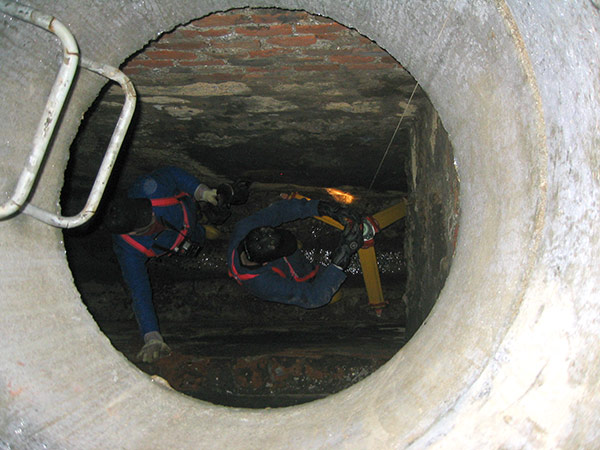

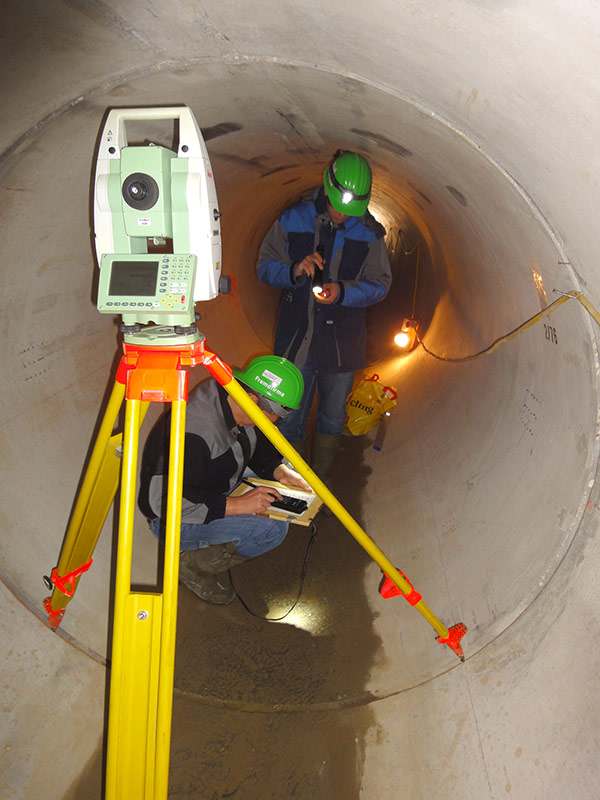

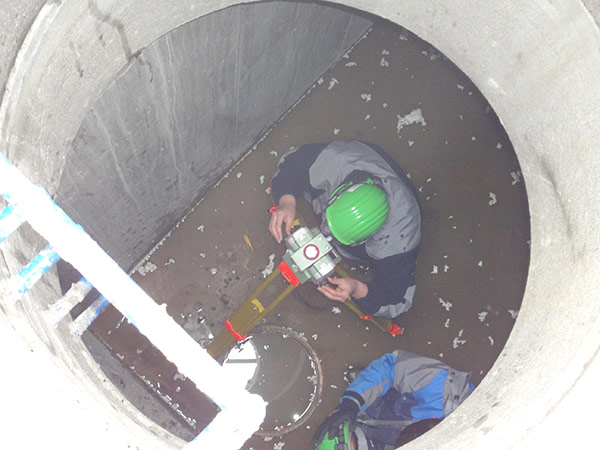

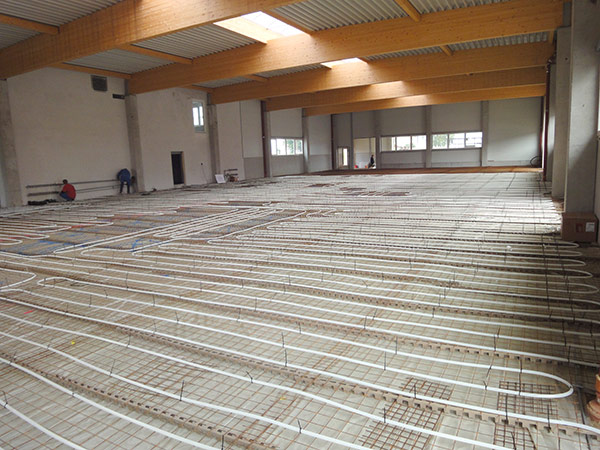

- Leitungs- und Einbautenplan
Dokumentation neu verlegter Leitungen sowie Erstellung von Leitungsplänen bestehender Leitungen für die Planungsphase.

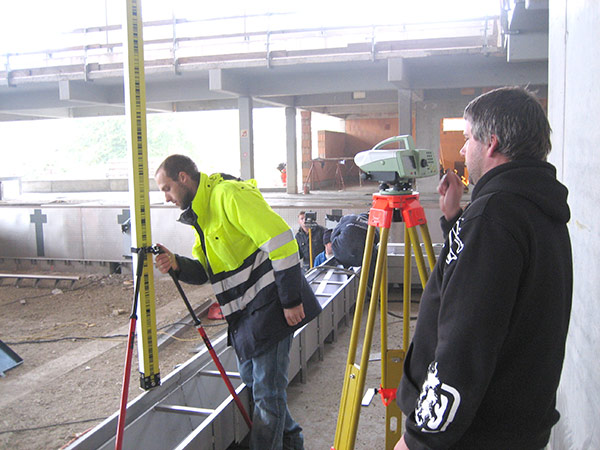

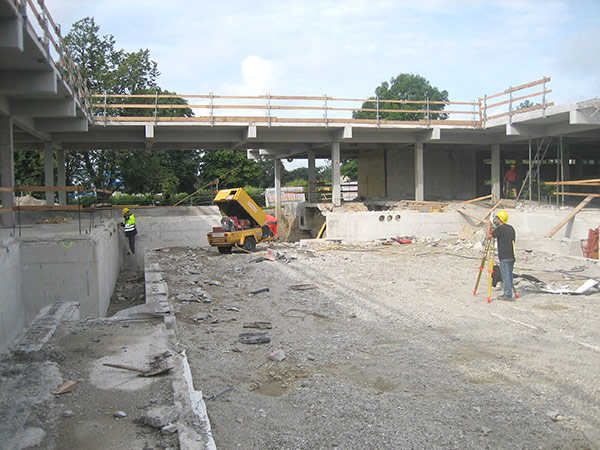

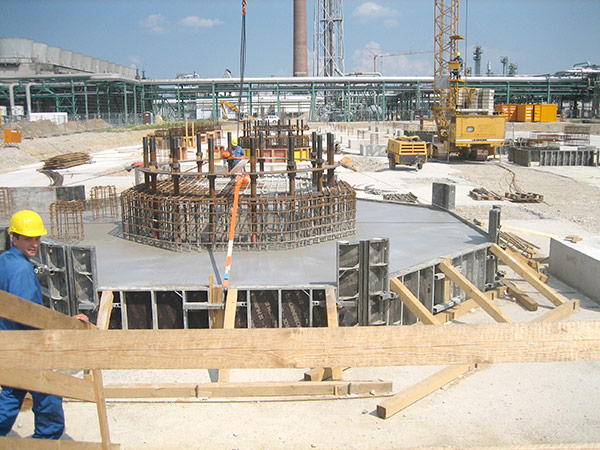

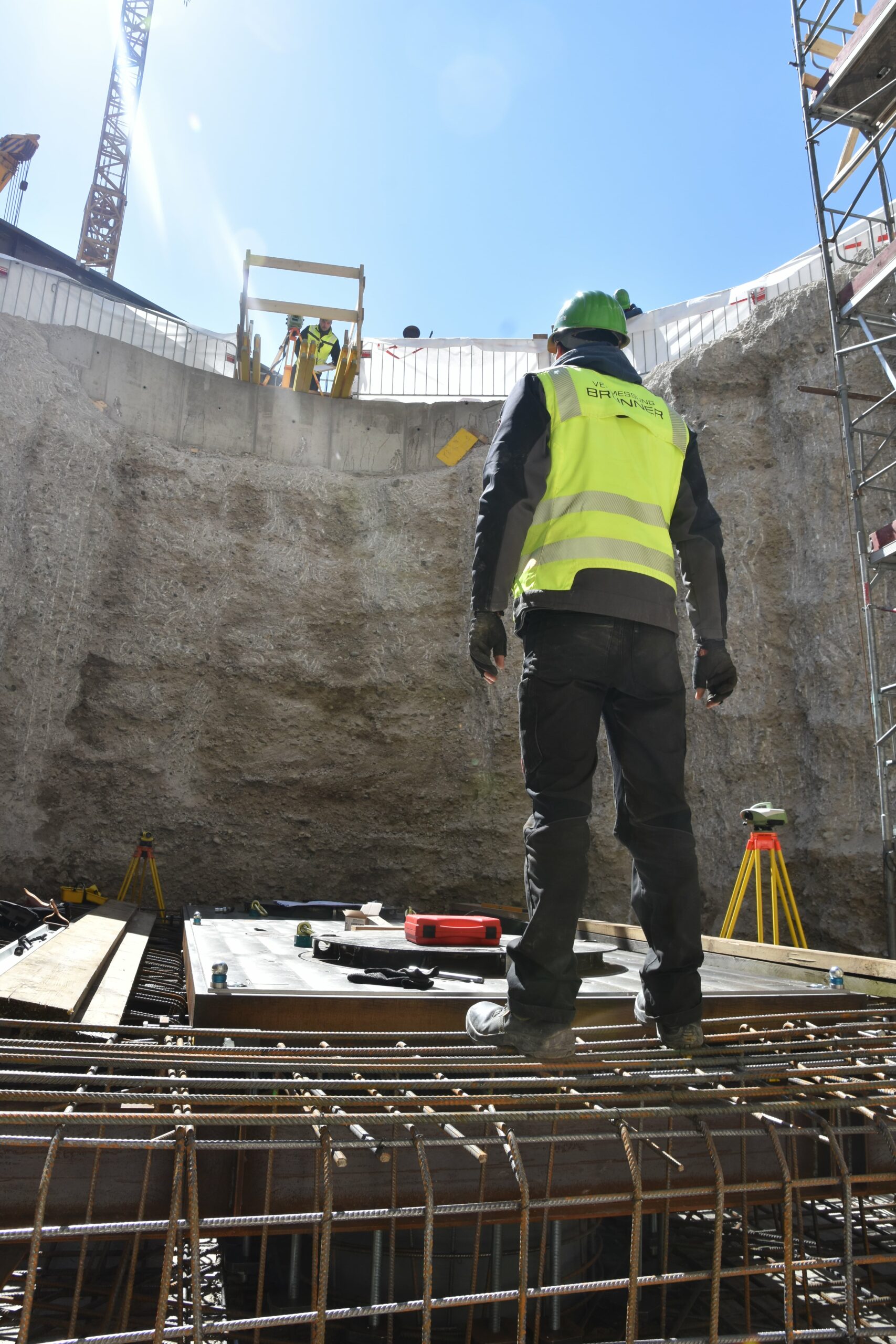

- Betreuung von Bauprojekten
Die Leistungen reichen von der Überprüfung des Bauvorhabens in Bezug auf die Grundstücksgrenzen über die Bestimmung eines verlässlichen Höhenbezugspunktes bis zur exakten Übertragung des Bauvorhabens in die Natur mittels Bauabsteckung.
- Beweissicherung und Bauüberwachung / Setzungs- und Deformationsmessungen
Mit einer Beweissicherung kann ein Objekt vor und nach einem Bauvorhaben dokumentiert und dadurch mögliche Veränderungen nachgewiesen werden. Mit moderner Sensorik können Bewegungen zudem dauerhaft überwacht und lückenlos nachgewiesen werden.
Setzungs- und Deformationsmessungen können auch tachymetrisch oder über Präzisionsnivelliergerät durchgeführt werden.

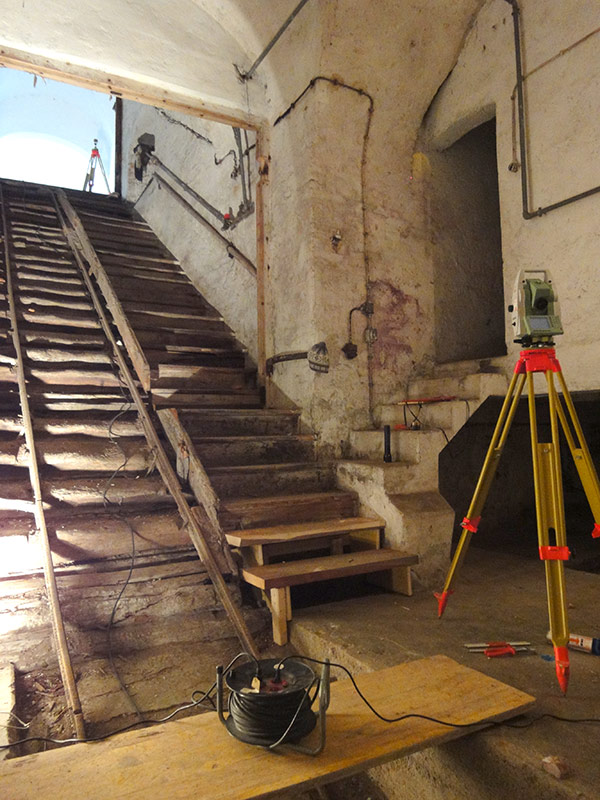

- Gebäude- und Innenaufnahmen, Fassadenpläne
Tachymetrische Gebäudeaufnahme zum Nachweis der Grenzabstände sowie detaillierte Gebäudeerfassung für Planungszwecke mittels 3D-Laserscan (siehe Bereich 3D-Laserscan).
- Drohnenbefliegungen
Mit einer Drohnenbefliegung können großflächige Gebiete erfasst und daraus Geländemodelle erstellt werden. Aus zeitlich versetzten Geländemodellen lassen sich die bewegten Massen oder Kubaturen ermitteln.
Über erzeugte Orthophotos können zusätzlich Baufortschritte dokumentiert werden.
Noch Fragen?
Bietet Geometer Brunner auch Bauüberwachungen an?
Ja, wir können mit diversen Messmethoden Ihr Bauvorhaben überwachen. Sei es Setzungsmessung von Bauteilen, eine durchgehende Überwachung durch Neigungssensoren oder 3D Verformung von Bauteilen zueinander. Gemeinsam finden wir die zielführendste Methode für Ihre Aufgabenstellung.
Was bedeutet Monitoring bzw. Überwachung von Bauwerken in der Praxis?
Jedes Projekt und jede Aufgabenstellung ist unterschiedlich, weswegen immer eine individuelle Lösung gefunden werden muss. Beispiele wären: Neigungssensoren, die an die Wand montiert werden und minütlich, stündlich oder täglich das Neigungsverhalten beobachten und dokumentieren.
Setzungsbolzen, die durch regelmäßiges Präzisionsnivellement beobachtet werden. Regelmäßiger Laserscan einer (unzugänglichen) Oberfläche, um eine flächige Verformung zu beobachten und darzustellen.
Dies ist nur ein kleiner Auszug unserer vielen Möglichkeiten.
Die Fertighausfirma braucht für die Einreichung eine Geländeaufnahme, wer macht das?
Wir können Ihnen diese Daten liefern. In der Regel wird ein grober Geländeraster Ihres Grundstücks inkl. angrenzendem Straßenraum und Kanaldeckeln benötigt. Wir wissen was zu tun ist 🙂
Bei unserem Haus sind Risse aufgetreten – hat sich der Boden gesetzt?
Das kann sein. Um dies festzustellen müssen Setzungsbolzen montiert und in bestimmten Abständen mittels Präzisionsnivellement gemessen werden. So kann sichergestellt werden, ob und wie viel sich das Gebäude setzt.
Wir benötigen für unser Bauvorhaben eine Kubaturermittlung für den Bodenaushub – können Sie das übernehmen?
Ja wir verfügen über die richtige Ausrüstung und Software dafür. Wir messen das aktuelle Urgelände und ermitteln auf Basis der Projektdaten die erforderlichen Kubaturen. Dies kann anschaulich mit Schnitten dargestellt werden.

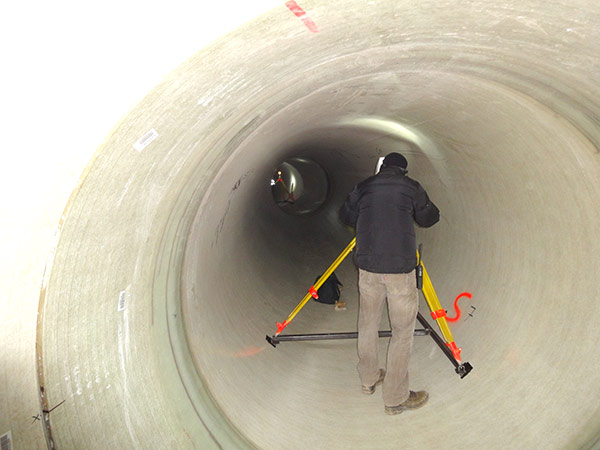

Im Zuge des Kanalbaus muss eine Pressung unter der Bahntrasse erfolgen – was ist dabei zu beachten?
Bei solchen Rohrpressungen muss sichergestellt werden, dass das Bahngleis nicht beschädigt wird. Dafür muss vor (!) und nach der Pressung ein Präzisionsnivellement des Gleises durchgeführt werden.
Benötige ich für eine Baueinreichung vorab eine Geländeaufnahme bzw. Bestandsaufnahme?
Ja, jede Baueinreichung benötigt die richtigen Grundlagen. Vor allem beim Anbau an ein Bestandsgebäude ist es wichtig, die tatsächliche Lage und Höhe zu erfassen. Hier kann man sich nicht auf die dargestellten Gebäude in der DKM verlassen.
Im schlimmsten Fall ist die Einreichung fehlerhaft, und erst während des Baus wird festgestellt, dass Unterlagen überarbeitet werden müssen.

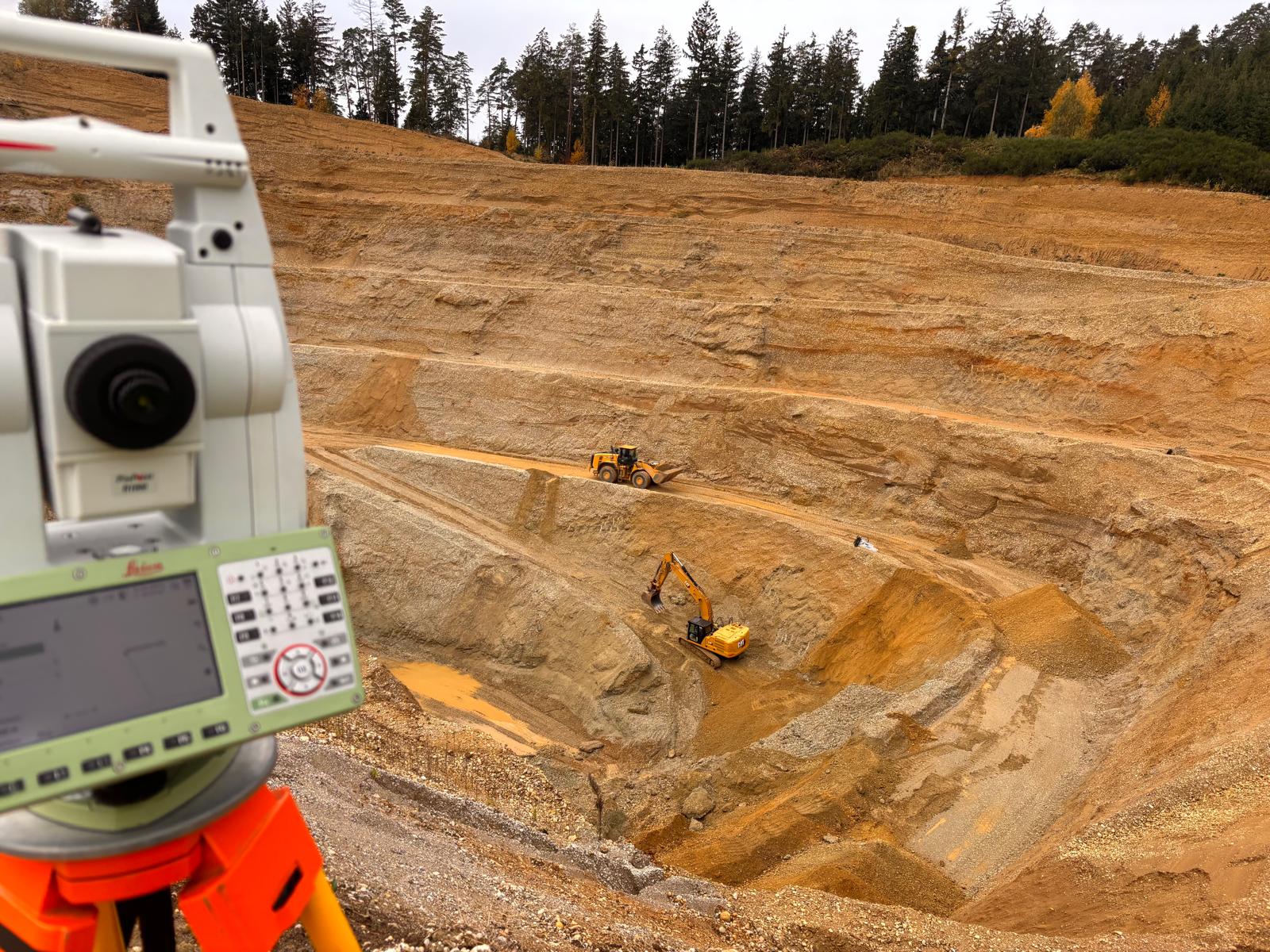

Beim Schotterabbau muss die Kubatur ermittelt werden – wie ist das machbar?
Hier kann der Abbaufortschritt entweder mittels herkömmlicher Methoden oder durch Drohnenbefliegung erfasst und dokumentiert werden.
